泵实验中测量结果的整理

(1)试验结果按规定转速的换算

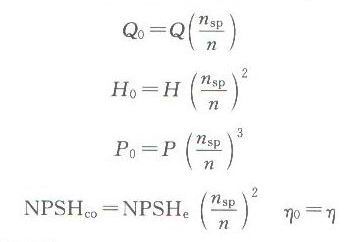

  在于规定转速不符的转速下得到所有数据均应换算为以规定转速为基准的数据。流量Q 、扬程H、轴功率P、

气蚀余量NPHS和效率η的测量及运算数据按以下公式进行换算。

 （2）效率的计算
泵的效率
 机组效率


（3）性能曲线的绘制
①性能曲线图 泵的性能曲线应采用图4-23的形式，横坐标表示流量Q，纵坐标轴分别表示扬程H、轴功率P和效率η根据测定与计算得出的数据绘制曲线，

曲线应该圆滑、绘制在如图4-23所示上的性能曲线应当是规定转速下的曲线。②ΝΡSНc曲线

应按试验时所用的改变参数的方式分别按表4-11所示的三种形式绘制。取H-NPSH曲线上当扬程下降值达到

（2+K /2）H/100时的NPSH值作为泵的临界汽蚀余量BPSHc值。
（4）试验结果的分析

①流量、扬程允差  泵流量允差为士XQ,泵扬程允差为士XH，允差XQ和XH适用于规定性能点Qsp和Hspo这些允差包括

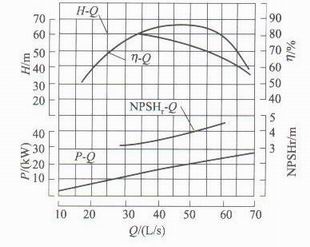

图4-23  泵的性能曲线

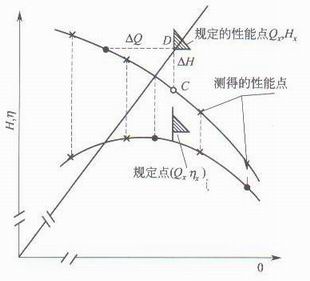

图4-24  检查规定点用的Q-H曲线


流量Q和扬程H的*大允许总误差限及制造允差。
对于B及XQ =0.04, XH=0.02:对于C及，XQ=0.07, XH=0.04.
如果规定点与试验曲线的垂直距离离为士△Η，水平距离为士△Q（图4-24），则应算出下列值：


如果此值大于或等于1，即可认为满足了规定性能：如果小于 1，即表明没有满足规定性能。
