国标离心泵的组配的运行调节

1单台泵在管路上的工作及工作点

前面讨论了离心泵本身的性能曲线，但离心泵在管路中工作时处于性能曲线上的哪一点并不知道，因为当离心泵在一定的管路系统中工作时，实际工作状况不仅取决于离心泵本身的性能曲线，而且还取决于管路特性曲线。

国标离心泵的曲线一般按性能表中给出的数据，在座标上取点，练成光滑曲线或者按样本中给出的性能曲线来绘制，而管路特性曲线的描述公式为

H管＝h高差+h损+

式中  H—管路所需的扬程，m:

      H高差—排除灌液面与吸入灌液面的高差，m；

      H损—管路中阻力损失，m；

      P2、 p1—分别为排除液面和吸入液面的压力，pa ;

      Y—所输液体的重度。

       当p1=p2=pa时

H管=h高差+h损+0.08266

式中 y —阻力系数；

     L—管路长度，m；

D—管路直径，m；

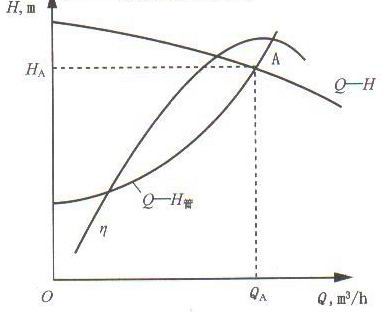

      图6-1  离心泵的性能曲线



Q—管路中的流量，m3/h。

                 江同以系统中泵的性能曲线与管路性能曲线，用同样的比例迟会在同一张图上，则这两条曲线的交点A称为系统的工作。如图6-1所示。A点即在泵的Q—H曲线上，也在管路的 Q—H管曲线上。从泵角度讲，QA、HA表示以流量QA通过泵，由泵给液体提供能量是HA;从管路角度讲QA、HA表示以流量QA通过管路时，管路所需要的能量是HA。即Q泵+Q管=QA,H泵=H管=HA,所以在A点工作时，工作稳定，称为系统的工作点。

应该注意：当排除液面与吸入液面只高差发生变化时，管路特性曲线的起点也随之而发，工作点也将发生改变、如图6-2所示。



图6-2  泵工作点的变化

2国标离心泵的并联工作

       如图6-3所示，两台或两台以上的泵，同时向同一压出管输送液体的工作方式叫泵的并联工作，并联工作的特点是：在同一工作点出H=H1=HⅡ,即两台泵同时工作时，给液体提供的能量等于每台提供的能量：Q=Q1+QⅡ(脚注Ⅰ、Ⅱ分别为台泵和第二台泵)，即两台泵同时工作时，系统的总流量等于两台泵流量之和。可见，并联的目的是为了增大系统的总流量。并联工作可分为两种情况，即性能相同的两台泵并联与性能不同的两台泵并联，在此仅介绍性能相同的两台泵并联时工作点的确定及性能参数的变化情况。

图6-3 两台性能相同的泵并联工作

1--管路阻力曲线：2--单台时扬程曲线：3--两台并联时扬程曲线
