增压泵安装图

1、 PCP-O-□□□增压泵机组
PCP-O-□□□增压泵机组外形及安装尺寸如图6-27所示，外形尺寸数据见表6-6.

连接尺寸：
-IM  压力表       G1/2
-5D  排力孔       G/2
-6B  排水孔        G1/2
-8 B  l漏液排出孔  G3/4

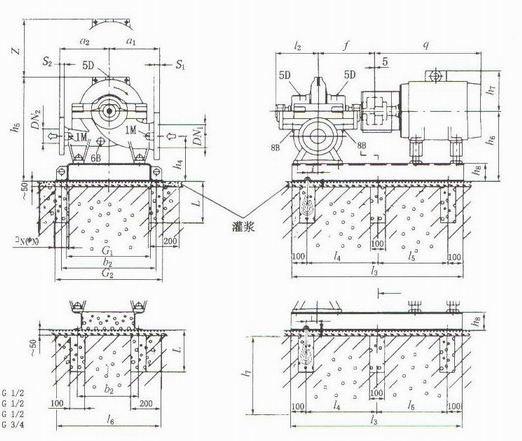

图6-27   PCP-O-□□□增压泵机组外形尺寸图

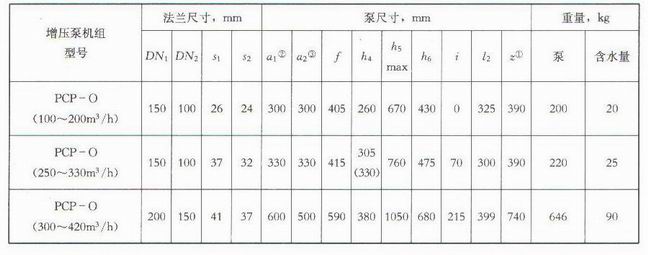

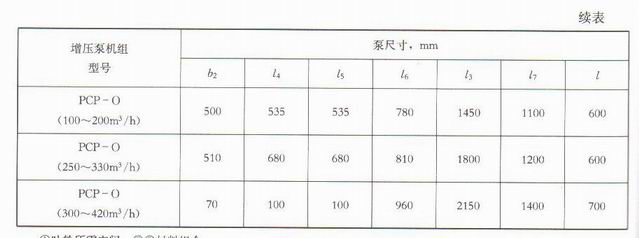

表6-6PCP-O-□□□增压泵机组主要外形尺寸
