注水机泵的润滑泵系统及应急自动备用系统

注水机泵的润滑除少数中型电动机采用润滑脂润滑外，其余均采用润滑油强制润滑或复合式润滑。注水泵大都为强制润滑，少量注水泵为复合式润滑，个别泵为油环润滑。
油环润滑是指在轴上放自动旋转的油环，随油转动，将油从油盒带人摩擦副的间隙中，形成自动润滑，而强润滑则是一种连续的压力润滑。
润滑系统分为两种流程，一种是集中润滑流程，即一套润滑设备供几台注水泵机组润滑：另一种是一套润滑设备只供一台注水机泵润滑。此外，还有采用注水泵和注水电机分别由润滑系统润滑的流程，润滑系统主要包括：油泵、油箱、冷却粗滤器、板框式精滤器、事故油箱、压力表等，如图2-10所示。

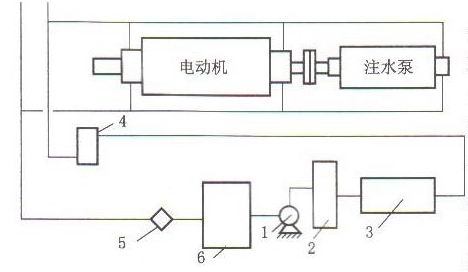

图2-10  注水机泵润滑系统示意图

1-润滑油泵：2-过滤器：3-冷却器：4-油箱：

5-磁过滤器：6-事故油箱

润滑油在保管和使用中都有可能发生变质，这是因为在保管中可能封闭不严，或是储油器不干净，使沙土或雨水进入油内致使机械杂质和水分不合格，或是储放环境温度比较高，油品加速氧化，使胶质、各种酸或沥青质增加。因此，在储存保管中要严格执行设备各润滑部位的油质和油量，及时处理润滑缺陷，详细做好记录，严格专油、专具，定期清扫，并纳入接班的主要内容，加油和换油必须经过，三级过滤，严禁各种杂质进入油内。
机泵所使用的润滑油为20号透平油，如电动机的进油油温高，可用30号透平油，也可将20号与30号混合使用。混合后的油除运动粘度外，其他性能不变，但不能与其他油品混合使用。在设备运行中有可能出现断电润滑系统出现故障，为确保润滑，现在已开发出RYS应急自动设备用润滑系统，不管出现什么情况，RYS系统会自动切人，保证润滑，并发出报警。
2.2.4注水大型机泵冷却方式有两种：一种是利用电动机或设备自身的风扇，将冷却的热空气直接排至空气中，称为开式冷却：另一种是由冷却水流经机泵发热部位，带走热量，让热交换后的冷却水经冷却塔，降温后循环使用，称为闭式循环冷却，其冷却系统如图2-11所示。

图2-11闭式循环冷却系统所示意图
1-冷却水罐：2-冷却水泵：3-机泵空冷器：4-冷却塔：H -液面高度


冷却水泵常用IS系列单级清水泵，也可以用YHL系列单级泵。冷却塔一般为玻璃钢冷却塔系列。
