海坦液体粘度对磁力驱动离心泵特性的影响

当被液体的粘度增大时，水利摩擦损失也随之增大，QH曲线下移，即泵的流量和扬程均下降，但泵的关闭扬程几乎不变，同时，泵的圆盘摩擦损失增加，泵的输入功率增大，泵的效率急剧下降。
磁力驱动离心泵制造厂家一般只提供输送清水时的性能曲线，当被输送液体的动力黏度值大于20mpa。s时，即需对泵进行性能修正，修正方法如下。
（1）性能曲线  如图2-12所示为输送清水黏性介质的曲线对照。
（2）黏性介质性能修正 如图2-13所示。
磁力驱动离心泵工作范围
磁力驱动离心泵特性曲线（Q-H曲线）上的每一个点都表示泵的一个运行工况，但其运行效率*高工况点只有一个点，称作*佳工况点。离心泵的额定工况点以及化工生产的正常操作工况点均应选在泵的*佳工况点附近，石油，化工用磁力驱动离心泵要求泵的正常操作工况点在泵的额定工况点和*佳工况之间。

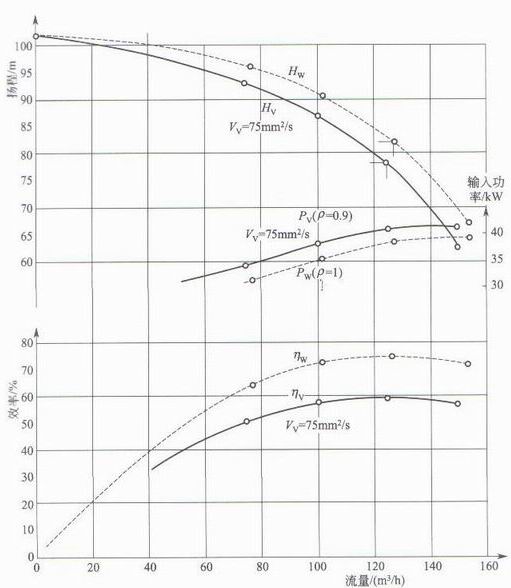

图2-12 输送清水和黏性介质的曲线对照
当泵的运行工况远离*佳工况点时，泵的效率将下降，运行耗功增大，经济性差。一般以泵的效率降低量达到5%~8%时，泵的对应流量即将为该泵*佳工况范围的边界流量。
边界流量的*佳值Qmin yu *高效率工况点流量Qn的关系为：Qmin=0.6Qn

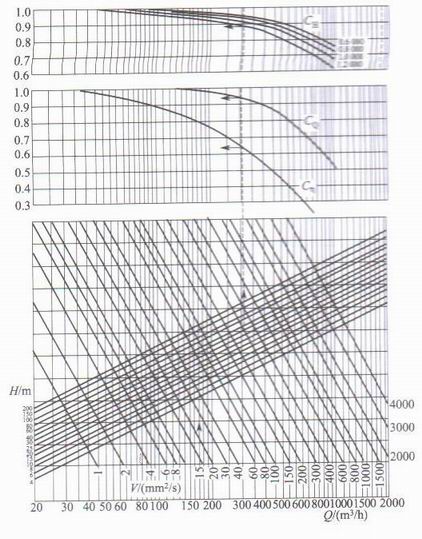

图2-13  黏性介质性能修正示意图
