电动离心泵机组

目前，现场应用的离心泵的种类有：单级单吸泵、双吸单吸泵、单级双吸泵和分段式多级单级泵。油田注水一般用分段式多级单吸泵，其工作原理为：由于离心泵的作用，液体从液体进口流向出口的过程，其速度、压力都得到增加。被叶轮排出的液体经过压出室，大部分都转换成压能，然后沿排出管路输出，叶轮进口处因液体的排出而形成低压或真空、与外界形成压差。在页面压力或灌柱压力的作用下，液体被压入叶轮进口。于是，旋转的叶轮就连续不断地吸入和排出液体。
（1） 常用的分段式多级单吸式离心泵的型号意义如下：

多级离心泵主要由定子、转子、平衡机构、轴承和轴端密封等5大部分组成。其定子部分机构由轴承、首盖、进水段、导叶、出水段和尾盖等组成。转子部分主要由轴、靠背轮、叶轮、挡套、平衡盘、推力盘、轴端套、密封环、轴套及锁紧螺母等组成。平衡机构由平衡盘（在转子上）平衡套和平衡套压盖等零件组成，主要作用为平衡运行中的轴向力。

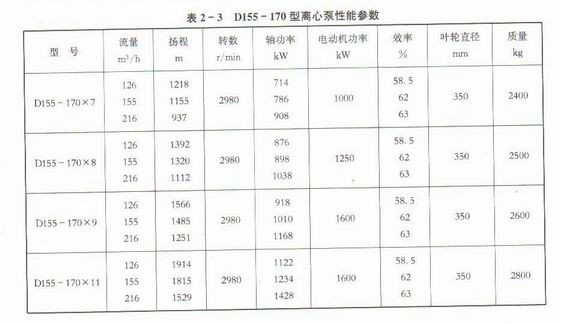

常用离心泵性能参数见表2-2和表2-3.

电动柱塞泵机组

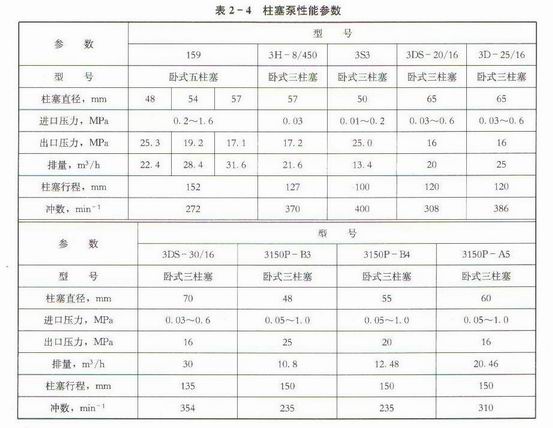

柱塞泵一般用于断块由田，县地层压力较高，注水量较小的地区。当离心泵不能满足注水需要时，一般选用注塞泵注水。柱塞泵泵较高、压力大，可分为三柱塞和伍注水俩种，其性能参数如表2-4所示。
