磁力驱动离心泵设计冷却循环路线

国标磁力驱动离心泵是靠自身输送的介质润滑的，主要对滑动轴承、轴套及止推盘进行冷却和润滑。一般利用叶轮出口和叶轮入口之间的压力差来实现磁力泵的冷却及润滑，从叶轮出口的高压区引出一部分介质，经过泵盖处，再经由内磁力联轴器和滑动轴承，回到泵的入口，从而对滑动轴承和隔离套进行冷却和润滑，如图2-2和图2-3所示为磁力驱动离心泵介质自身输送润滑的两种循环示意。

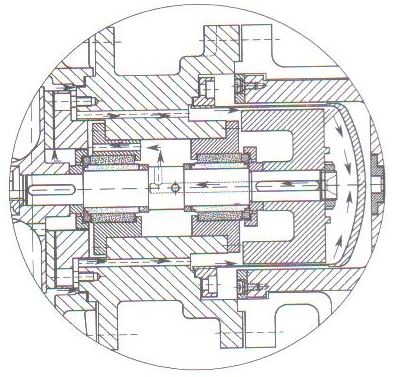

图2-2循环输送润滑介质示意（一）

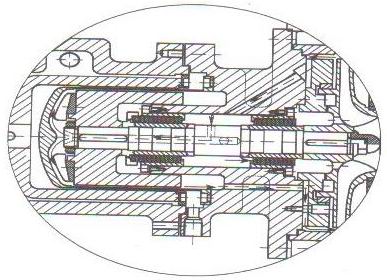

图2-3  循环输送润滑介质示意（二）

从图2-2中箭头所示，可看出润滑介质由高压进→辅助叶轮二次加压→高压出的循环模式，流通顺畅，可解决易汽化介质所产生的气蚀问题，保证了泵的性能。
从图2-3中箭头所示，可看出润滑介质由高压进→叶轮背叶片→高压出的循环模式，流通顺畅，也可解决易汽化介质所产生的气蚀问题，保证了泵的性能。
