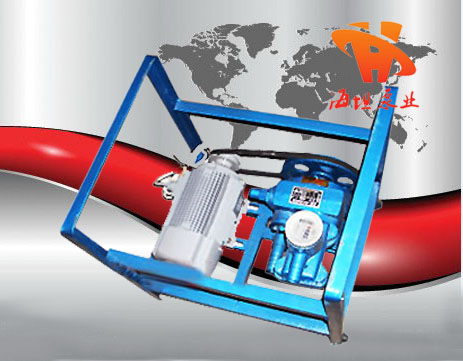

JB-70型电动、手摇二用计量加油泵产品图片：
【JB-70型电动、手摇二用计量加油泵】结构图：
|
|
1 |
护罩 |
|
2 |
调节螺钉 |
|
|
3 |
叶片 |
|
|
4 |
转子 |
|
|
5 |
螺堵 |
|
|
6 |
板弹簧 |
|
|
7 |
轴 |
|
|
8 |
泵体 |
|
|
9 |
阀芯 |
|
|
10 |
阀座 |
|
|
11 |
弹簧 |
【JB-70型电动、手摇二用计量加油泵】性能参数：
|
型号 |
进出口径 mm |
流量范围 L/min |
吸程 m |
扬程 m |
计量精度 % |
电机功率 KW |
电压 V |
重量 Kg |
累积计数 范围 |
|
JB-70 |
25 |
55～65 |
5 |
25 |
±1 |
0.75 |
380 |
75 |
999 |
