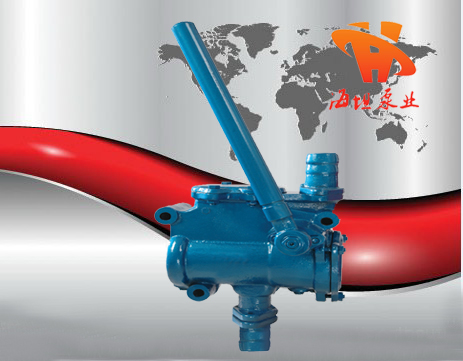

手摇泵S、SH-25、38型

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

咨询价格产品细节

【S、SH-25、38型手摇泵】产品:

【S、SH-25、38型手摇泵】产品简介：

永嘉海坦泵业生产的S、SH-25、38型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下（系指皮碗式泵）。S、SH-25、38型手摇泵结构紧凑，使用方便可靠，只须1—2人用手往复摇动手柄即可工作。可供工矿、企业、学校、车辆、船舶、人防等单位使用。

【S、SH-25、38型手摇泵】型号意义：

如S—25、SH—25

S——为皮碗式。适用于吸送清水。

SH——为活塞式。适用于吸送油类液体。

25——为泵进出口径

【S、SH-25、38型手摇泵】结构说明：

S、SH-25、38型手摇泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、连杆(36)等传动机构，使活塞(7)作往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行程由泵盖(14)和泵体限止。为了安装在墙上或其它基础上，泵体有三个螺栓孔。

【S、SH-25、38型手摇泵】结构图：

1	泵体	2	吸水阀座	3	吸水阀	4	压水阀座	5	压水阀	6	盖板
7	活塞式部件	(7)	皮碗式部件	8	螺栓	9	摇臂	10	盖板纸垫	11	吸入、吐出管纸垫
12	吐出管	13	泵盖纸垫	14	泵盖	15	标牌	16	铆钉	17	螺栓
18	衬套	19	柱销	20	螺栓	21	轴	22	填料座	23	垫圈
24	螺母	25	填料	26	填料压盖	27	双头螺栓	28	螺母	29	摇手柄部件
30	塾圈	31	螺母	32	双头螺栓	33	拉杆	34	吸入管	35	四方螺塞
36	活塞连杆	37	螺母

【S、SH-25、38型手摇泵】性能参数：

型号	S-25	S-38
型号	SH-25	SH-38
流量（升/分）	15-23	39-59
*大扬程（米）	30	30
*大吸入扬程（米）	4.5	4.5
吐出及吸入口径（毫米）	25	38
工作人数	1-2	1-2

【S、SH-25、38型手摇泵】安装尺寸：

型号/尺寸	A	B	C	D	E	F	G
S-25	200	55	135	250	260	254	35
SH-25
S-38	246	54	165	295	310	295	43
SH-38
