杂质泵和无堵塞泵

杂质泵是用于输送含有固体颗粒的液体，要求泵的过流部件耐腐蚀、为防止固相结晶赌赛，叶轮的叶片数较少，通常在2-8之间（图7-15）。泵体常采用较宽的流道，为防止固体颗粒进入轴封和防止外部空气流入，轴封处采用清液作为封液，并要求轴封结构可靠。泵的转速一般不高，通常为1000-1500r/min。相应的泵效率也较低。

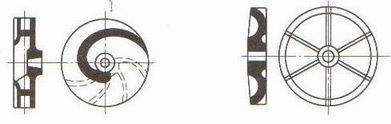

图7-120 单流道叶轮                                     图7-11 叶片叶轮

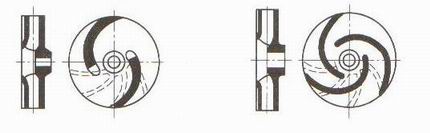

图7-12  单流道叶轮                                                        图7-13  涡流叶轮
（1）叶轮和泵体设计，一般杂质泵的原理用平行盖板，浆体进入叶轮后，在出口处由中心向两侧形成外漩涡，使叶轮前后盖板和内衬严重磨损，这是造成过流部件寿命短的主要原因。特殊设计的叶轮在出口处形成凹形（图7-14、图7-15），使叶轮前后盖板处的速度大于中间速度，浆体在出口处分成两股流体，向中心旋转，迫使颗粒向中心流

  动造成内漩涡状，使两侧的浓度降低从而减轻了泵体流道和两侧壁的磨损。
