磁力驱动离心泵系列型谱图

将每种系列泵的*佳工作（性能）范围绘于一张坐标图上称为型谱。为了使形图协调，高扬程和大流量时的工作范围不致过大，通常采用对数坐标表示，一般每种系列泵只有一个型谱。
系列型谱既便于用户（企业、工厂）对泵进行选择，2便于计划部门向泵制造厂家提出开发新产品的方向。
磁力驱动离心泵型号不同，型谱图也各不相同。下面介绍几种系列型号磁力驱动泵的型谱图。

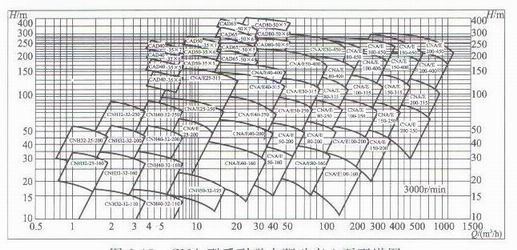

① CAN、CNH型系列磁力驱动离心泵性能范围（型谱图）如图2-15所示.

图2-15CNA型系列磁力驱动离心泵型谱图


②MCN型系列磁力驱动离心泵性能范围（型谱图）如2-16所示。

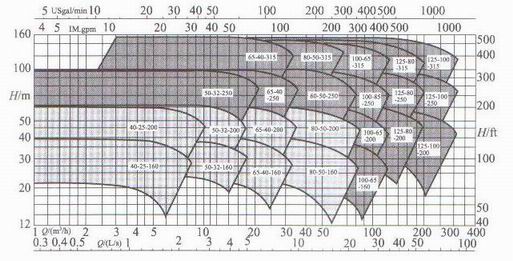

（a）n=2900r/min   2-16


磁力泵选型．使用．维修

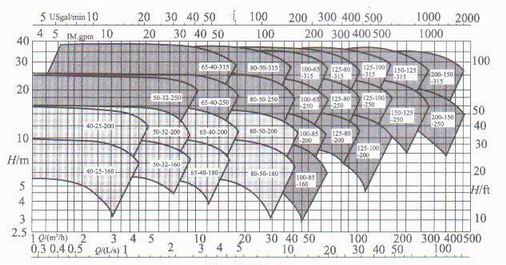

(b)n=1450r/min


图2-16MCN型系列磁力驱动离心泵型谱图

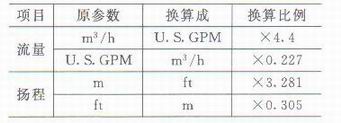

技术参数换算

注：GPM:Gallons  per  Minute,每分钟加仑数。

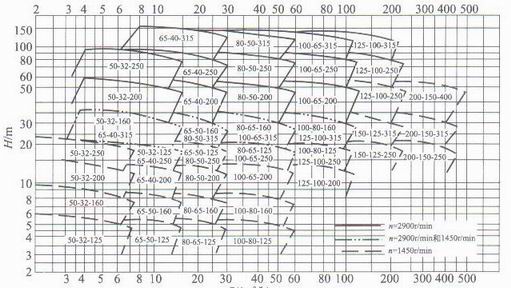

图2-17  IMC型系列磁力驱动离心泵型谱
③IMC型系列磁力驱动离心泵性能范围（型谱图）如图2-17所示。
