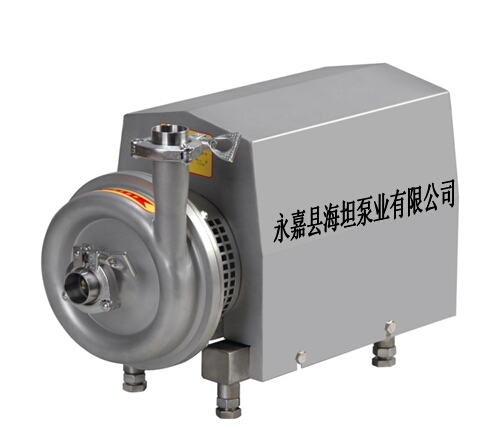

不锈钢卫生级离心泵BAW图片：
不锈钢卫生级离心泵BAW产品简介：
卫生级离心泵BAW属单吸、单级、离心式卫生泵，广泛用于各种（中、低粘度）溶液的输送、如乳品、啤酒、饮料、医药、生物工程、精细日用化工领域。本泵有单级、单吸两种型式。泵壳、叶轮经精心设计，阴力减小，彻底消灭了卫生死角。所以提高了泵体内液体的流速，从而提泵的整体性能，且易于清洗、拆装方便，具有卓越的卫生性能，它可以满足产品对卫生柔性处理的要求，并且有耐化学腐蚀性能。吸取之*高温度为80 oC左右。其中高扬程泵特别适用于管式杀菌、酸奶持温设备、CIP清洗等阻力较大的系统中应用。
不锈钢卫生级离心泵BAW结构特点：
卫生级离心泵BAW由以下部分组成：马达、叶轮、泵壳、卫生机械密封，它具有专为就地清洗系统（CIP）设计的内部无死角及可清洗的密封，有一个可保护马达的不锈钢外罩，还有四个调节泵中心高度的不锈钢支撑脚。卫生泵设计时采用圆滑过度、刚性结构、厚壁设计。过液部分材质：AISI316不锈钢、SUS304不锈钢其他部分材质：AISI304不锈钢表面光洁度：过流零件为抛光0.6微米，外表面为亚光，过液密封材质：EPDM乙丙橡胶及硅橡胶
机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型，延长了适用寿命。
电机选用了国际著名“ABB”电机，防护等级IP55.F级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具保证尺寸间隙。
轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而保证了电动机的使用寿命。
卫生级离心泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，符合食品卫生要求又保证了产品的原有风味。
不锈钢卫生级离心泵BAW性能参数：
|
型 号 |
流量 |
扬程 |
电机 |
进出 |
备 注 |
中心高度 |
|
BAW-1-10 |
1 |
10 |
0.37 |
25/25 |
配ABB电机、国产电机 |
135-165 |
|
BAW-3-16 |
3 |
16 |
0.75 |
38/32 |
配ABB电机、国产电机 |
175-215 |
|
BAW-5-24 |
5 |
24 |
1.5 |
38/38 |
配ABB电机、国产电机 |
180-220 |
|
BAW-5-32 |
5 |
32 |
2.2 |
38/38 |
配ABB电机、国产电机 |
180-220 |
|
BAW-10-24 |
10 |
24 |
2.2 |
51/38 |
配ABB电机、国产电机 |
180-220 |
|
BAW-10-36 |
10 |
32 |
3 |
51/38 |
配ABB电机、国产电机 |
195-235 |
|
BAW-15-24 |
15 |
24 |
3 |
51/51 |
配ABB电机、国产电机 |
195-235 |
|
BAW-20-24 |
20 |
24 |
4 |
51/51 |
配ABB电机、国产电机 |
205-245 |
|
BAW-20-36 |
20 |
36 |
5.5 |
51/51 |
配ABB电机、国产电机 |
220-260 |
|
BAW-30-24 |
30 |
24 |
5.5 |
63/51 |
配ABB电机、国产电机 |
220-260 |
|
BAW-30-36 |
30 |
36 |
7.5 |
63/51 |
配ABB电机、国产电机 |
220-260 |
|
BAW-40-36 |
40 |
36 |
7.5 |
76/63 |
配ABB电机、国产电机 |
220-260 |
|
BAW-50-40 |
50 |
40 |
11 |
76/63 |
配ABB电机、国产电机 |
250-290 |
|
BAW-80-30 |
80 |
30 |
15 |
102/102 |
配ABB电机、国产电机 |
250-290 |
|
BAW80-40 |
80 |
40 |
18.5 |
102/102 |
配ABB电机、国产电机 |
250-290 |
不锈钢卫生级离心泵BAW安装说明：
安装大尺寸泵时务必使用吊车，泵的电器接线必须由合格电工安装确保在泵的周围有足够的空间（不小于0.5米）
卫生级离心泵安装时的位置，泵头水平中心线液面的水平线（如泵的安装位置高于吸入液面，开泵前需进行罐泵）。
吸入管道应尽可能短
吸入管上尽量少布置弯头，尽量才用大曲率半径弯头（R大于2D）
尽量保持吸入口流体稳定
泵出口应安装一个调节阀，以控制流量.
