KFD、KFND型不锈钢气液混合泵产品图片：
KFD、KFND型不锈钢气液混合泵概述：
气液混合泵的吸入口可以利用负压作用吸入气体，所以无需采用空气压缩机和大气喷射器。高速旋转的泵叶轮将液体与气体混合搅拌，所以无需搅拌器和混合器。由于泵内的加压混合，气体与液体充分溶解，溶解效率可达80~100%。所以无需大型加压溶气罐或昂贵的反应塔即可制取高度溶解液。气液比约为1:9(吸气量为8-10%),串联使用可以增加吸气量。一台气液混合泵即可进行气液吸引、混合、溶解并直接将高度溶解液送至使用点。过泵流量 1-50 M3/H；处理水量1-150 M3/H 。因此，使用气液混合泵，可以提高溶气液制取效率、简化制取装置、节省场地、大幅降低初次投资、节省运行成本及维护费用。

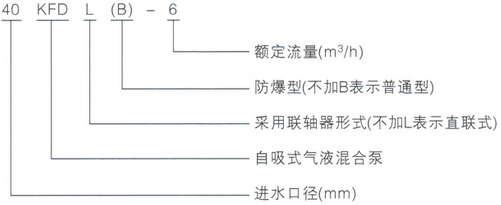

KFD、KFND型不锈钢气液混合泵型号意义：
KFD、KFND型不锈钢气液混合泵性能参数：
|
型号 |
配用电机 |
H (m) |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
|
|
功率(KW） |
相数 |
|||||||||
|
20KFD-1 |
0.75 |
单相、三相 |
Q (m3/h) |
2.8 |
2.2 |
1.6 |
1 |
0.4 |
|
|
|
20KFDB-1 |
三相 |
|||||||||
|
25KFD-2 |
1.1 |
单相、三相 |
3.5 |
2.8 |
2.5 |
2 |
1.6 |
1 |
|
|
|
25KFDB-2 |
三相 |
|||||||||
|
40KFD-6 |
3 |
三相 |
8 |
7.5 |
6.5 |
6 |
5.5 |
4.5 |
3.5 |
|
|
40KFDB-6 |
4 |
|||||||||
|
50KFD-12 |
5.5 |
三相 |
18 |
16 |
15 |
14 |
12 |
10 |
7.5 |
|
|
50KFDB-12 |
7.5 |
|||||||||
|
20KFDL-1 |
0.55 |
单相、三相 |
Q (m3/h) |
2.8 |
2.2 |
1.6 |
1 |
0.4 |
|
|
|
20KFDLB-1 |
三相 |
|||||||||
|
25KFDL-2 |
1.1 |
单相、三相 |
3.5 |
2.8 |
2.5 |
2 |
1.6 |
1 |
|
|
|
25KFDLB-2 |
三相 |
|||||||||
|
40KFDL-6 |
4 |
三相 |
8 |
7.5 |
6.5 |
6 |
5.5 |
4.5 |
3.5 |
|
|
40KFDLB-6 |
||||||||||
|
50KFDL-11 |
7.5 |
三相 |
18 |
16 |
15 |
14 |
12 |
10 |
7.5 |
|
|
50KFDBL-11 |
||||||||||

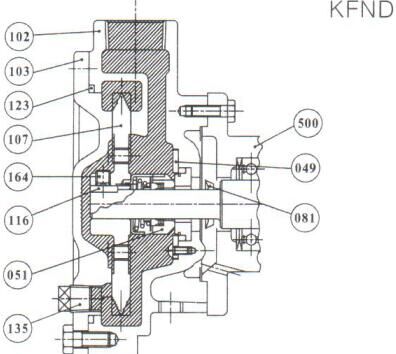

KFD、KFND型不锈钢气液混合泵结构图：
|
|
|
||||
|
序号 |
零件名称 |
数量 |
KFD |
KFND |
|
|
049 |
轴封紧固环 |
1 |
304 |
||
|
051 |
机械轴封 |
1 |
碳化硅X碳化硅 |
||
|
081 |
挡水环 |
1 |
丁晴橡胶 |
||
|
102 |
泵体 |
1 |
304 |
||
|
103 |
泵盖 |
1 |
304 |
||
|
107 |
叶轮 |
1 |
304 |
||
|
116 |
键 |
1 |
304 |
||
|
118 |
吐出口配对法兰 |
1 |
304 |
— |
|
|
123 |
O形环 |
1 |
聚四氟乙烯 |
||
|
124 |
吐出口垫片 |
1 |
树脂橡胶 |
||
|
135 |
栓塞 |
1 |
304 |
||
|
164 |
紧固螺钉 |
2 |
304 |
||
|
500 |
电机 |
1 |
轴材质304 |
||
.jpg)
KFD、KFND型不锈钢气液混合泵性能特点：
|
型号 |
KFD |
KFND |
|
连接方式 |
法兰JIS5K |
Rc螺丝口 |
|
特性 |
自吸-8m（20℃） |
超低NPSH |
|
适用液体 |
水、纯水、化学液、油质液、药品、溶剂、冷媒 |
|
|
温度范围 |
水、化学液：~90℃；冷媒：-30℃ |
|
|
专用标准电机（50HZ） |
Z：3相全封闭外扇室内形4P/380V·220V |
|
KFD、KFND型不锈钢气液混合泵特点：
1、精巧体积高性能，实现产业设备小型化。2、超精密高级材质的部品组合，适用液体和用途极其广泛，耐腐蚀低汽蚀（低NPSH）余量，性能稳定不漏液。
3、泵内除机械轴封接触面外没有任何机械性摩擦，性能保持长期稳定不衰，不出故障。
4、噪音低，寿命长，极大提高装置的信赖性。
5、现场维修操作简便，*大地维护用户利益。
KFD、KFND型不锈钢气液混合泵配用YE2高效率三相异步电动机：
|
电机规格 |
机种 |
全封闭外扇形室内 |
|||||
|
功率 |
0.55 |
0.75 |
1.5 |
2.2 |
3 |
4 |
|
|
额定值 |
级数 |
4P |
|||||
|
保护方式 |
IP55 |
||||||
|
绝缘等级 |
E级 |
||||||
|
周围条件 |
设置场所 |
室内 |
|||||
|
环境温度 |
-20℃至40℃ |
||||||
|
环境湿度 |
85%以下 |
||||||
|
环境气氛 |
没有腐蚀性，爆炸性气体及蒸汽 |
||||||
